SMC Клапан высоковакуумный без схемы управления пусковым напряжением, KF16 (NW16), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъем, 24 В
Артикул: XLS-16-5D
68 200 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
SMC Клапан высоковакуумный без схемы управления пусковым напряжением, KF25 (NW25), угловой, сильфонный,алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 24 В
Артикул: XLS-25-5D
71 900 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
SMC Клапан высоковакуумный со схемой управления пусковым напряжением, KF16 (NW16), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъем, 220 В
Артикул: XLS-16-P2G
83 200 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
SMC Клапан высоковакуумный со схемой управления пусковым напряжением, KF16 (NW16), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъем, 24 В
Артикул: XLS-16-P5G-XF1A
90 200 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
SMC Клапан высоковакуумный со схемой управления пусковым напряжением, KF25 (NW25), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 220 В
Артикул: XLS-25-P2G
86 900 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
SMC Клапан высоковакуумный со схемой управления пусковым напряжением, KF25 (NW25), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 24В
Артикул: XLS-25-P5G
93 200 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный прямоточный электромагнитный с фланцами KF16 (NW16), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-16(KF)(45°)-220V
22 700 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный прямоточный электромагнитный с фланцами KF25 (NW25), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-25(KF)(45°)-220V
29 900 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный прямоточный электромагнитный с фланцами KF40 (NW40), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-40(KF)(45°)-220V
35 900 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный прямоточный электромагнитный с фланцами KF50 (NW50), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-50(KF)(45°)-220V
50 200 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный со схемой управления пусковым напряжением, KF16 (NW16), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъем, 220 В
Артикул: SVR-KF16-220
40 500 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный со схемой управления пусковым напряжением, KF16 (NW16), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъем, 24 В
Артикул: SVR-KF16-24
92 300 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный со схемой управления пусковым напряжением, KF25 (NW25), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 220 В
Артикул: SVR-KF25-220
52 200 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный со схемой управления пусковым напряжением, KF25 (NW25), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 24В
Артикул: SVR-KF25-24
92 300 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный со схемой управления пусковым напряжением, KF40 (NW40), угловой, сильфонный, алюминиевый, электромагнитный, нормально-закрытый, FKM, DIN-разъём, 220 В
Артикул: SVR-KF40-220
50 500 руб./шт
+
-
Наличие:
Точное наличие на складе уточняйте
Клапан высоковакуумный угловой электромагнитный с фланцами KF16 (NW16), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-J16(KF)-220V
20 400 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный угловой электромагнитный с фланцами KF25 (NW25), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-J25(KF)-220V
25 100 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный угловой электромагнитный с фланцами KF40 (NW40), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-J40(KF)-220V
31 100 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Клапан высоковакуумный угловой электромагнитный с фланцами KF50 (NW50), витоновое уплотнение корпуса, 220 В, нержавеющая сталь SS304, Китай
Артикул: GDC-J50(KF)-220V
43 100 руб./шт
+
-
Наличие:
Сроки поставки уточняйте
Вакуумные угловые клапаны с электромагнитным управлением для неагрессивных сред предназначены для перекрытия вакуумных магистралей. Клапаны выпускаются в двух модификациях: на фланцах KF16 и KF25.
Клапаны данной серии предусматривают различные исполнения:
- Без схемы управления пусковым напряжением, 24В
Напряжение включения следует подавать в течение 0.15-0.2 с. Затем напряжение должно быть уменьшено до величины напряжения удержания (25% от напряжения включения). Нахождение катушки под пусковым напряжением в течение большего времени приведёт к перегреву и замыканию витков. Переключение напряжения должно быть обеспечено оборудованием заказчика.
- Со схемой управления пусковым напряжением, 24В/220В
После открытия клапана встроенный блок управления автоматически понижает напряжение до уровня, необходимого для удержания (25% от номинального уровня напряжения).

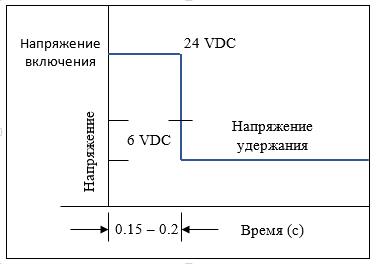

В течение 0.15-0.2 с. подаётся напряжение включения (24 В).
Затем напряжение должно быть уменьшено на 25% от напряжения включения (6 В).
Переключение напряжения обеспечивается:
1) оборудованием заказчика (при использовании клапана без схемы управления пусковым напряжением)
2) встроенной схемой управления пусковым напряжением (при использовании клапана со схемой управления пусковым напряжением)
Преимущества:
компактный дизайн любое положение при установке клапана бесшовный сильфон с увеличенным ходом
Технические характеристики электромагнитных нормально-закрытых угловых вакуумных клапанов:
Модель клапанов
Без схемы управления напряжением
Со схемой управления напряжением
Стандарт фланца
KF16
KF25
KF16
KF25
Потребляемая мощность, Вт
Включение
35
45
35
45
Удержание
6,5
7,5
6,5
7,5
Потребление тока, А
Включение
1,5
2,0
1,5
2,0
Удержание
0,4
0,5
0,4
0,5
Натекание, Па м³/с
Внутреннее
1,3 *10-8
Наружное
1,3 *10-11
Рабочее давление, Па
200 - 1*1х10-6
Рабочее напряжение
24 В постоянного тока
24 В постоянного тока
Проводимость в молекулярном режиме, л/с
5
8
5
8
Допустимые отклонения напряжения, %
±10
Рабочая температура, °С
5-40
Подвод электропитания
DIN - разъём
Залитый кабель
Изоляция катушки
Класс B
Максимальная частота срабатывания, цикл/мин
10
Материалы
Корпус – алюминиевый сплав А6063
Обработка поверхностей
Внешних
Твёрдое анодирование
Внутренних
Без покрытия (стандарт)
Вес, кг
0,4
0,7
0,7
1,0
