Вакуумная арматура стандарта ISO-K/ISO-F





Для соединения вакуумной арматуры с проходным диаметром от 63 мм до 500 мм (и более) применяют фланцы стандарта ISO

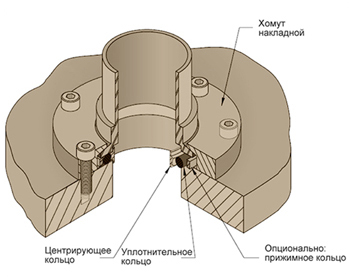

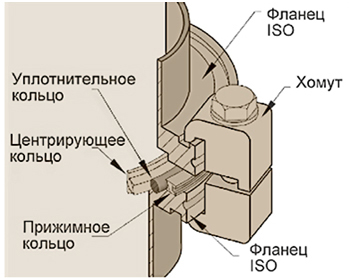

При таком соединении также используется центрирующее кольцо (аналогично стандарту KF) на котором посредством прижимного кольца закреплено витоновое уплотнительное кольцо.

Для стягивания соединений применяют струбцины (стандарт ISO-K) или болты (стандарт ISO-F).


Рекомендуемое количество хомутов/болтов для фланцев ISO-K/ISO-F
Фланец Количество хомутов
ISO63 4
ISO100...160 8
ISO200…320 12
ISO400…500 16

Соединения по стандарту ISO, также как и соединения на базе стандарта KF, работают в диапазоне давлений от 1 атм до 1х10-8 торр и выдерживают нагрев до 150°С.

Если в используемой вакуумной системе используется нагрев до 250°С и/или есть воздействие химически активных сред, то резиновое уплотнение на базе Viton’а может быть заменено на более стойкую марку резины Kalrez®.
