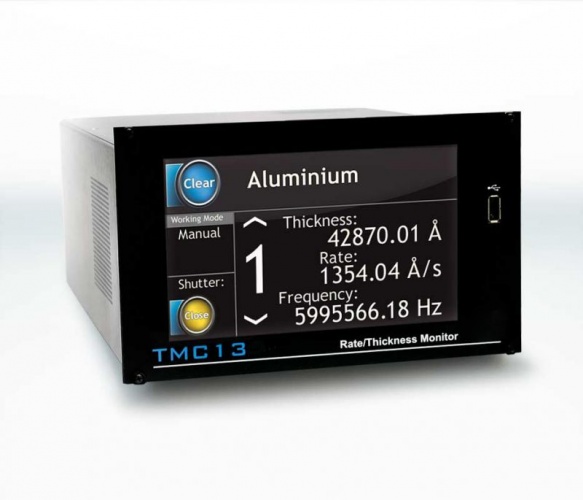

Технические характеристики:
• 6 каналов для кварцевых измерителей толщины
• Сенсорный 7" дисплей
• Интуитивный мультиязычный интерфейс
• Компактная конструкция
• 2 входа для измерителей давления
• До 8 программируемых выходов для заслонок и других функций
• Релейные выходы
• 2 программируемых аналоговых выхода для контроля скорости и толщины напыления с разрешением 16 бит
• Коммуникационный интерфейс: RS232/485, Ethernet
• 6МГц кристалл промышленного стандарта
• Разрешающая способность по частоте: 0,1 Гц для TM13 или 0,01 Гц для TM14
• Библиотеки Rapid SE и LabVIEW
• Поддержка до 2 голов сенсоров с несколькими кристаллами (пневматический или моторный привод)
• Модуль для построения 2D графиков в режиме реального времени (опционально)
• Изменение типа материала и единиц измерения одним нажатием
• Список избранных материалов • Сохраняемые пользовательские настройки
• Встроенные обучающие видео
Основные характеристики контроллера кварцевых измерителей толщины | Значения характеристик |
Напряжение питания | 100-240 VAC, 50/60 Гц (максимальная мощность 100 Вт) |
Количество входов для измерителей TM | 6 |
Диапазон толщины | 0-9999000 Å |
Диапазон скорости напыления | 0-9999 Å/s |
Разрешающая способность по частоте | 0,1 Гц для TM13, 0,01 Гц для TM14 |
Диапазон частот | 2-6 МГц |
Разрешающая способность по толщине | 0.1 Å для TM13, 0.01 Å для TM14 |
Разрешающая способность по скорости напыления | 0.1 Å/с для TM13, 0.01 Å/с для TM14 |
Поправочный коэффициент | 1-400% |
Единицы измерения | Å, кÅ, нм |
Период измерения | 100 мс — 2 с (зависит от типа TM) |
Управление задвижкой | Ручное, по времени, по толщине |
Время работы задвижки | 1 - 1000000 с |
Количество входов для датчиков давления | 2 |
Совместимые модели датчиков давления (двухканальные) | CTR90, TTR91, TTR211, PTR225, PTR90, ITR90, ITR100, Baratron, ANALOG IN, MKS937A, PG105, MG13/14, PKR251, PCR280, ATMION |
Единицы измерения давления | Торр, мбар, Па, Psia |
Время дегазации | 1-3 мин |
Количество выходов | 8 релейных выходов (2 выхода с общим, НО и НЗ контактами), 2 аналоговых выхода 0-10 В (толщина, скорость, давление) |
Количество входов | 4 цифровых входа 24 В |
Пользовательский интерфейс | Сенсорный дисплей 7 дюймов |
Коммуникационный интерфейс | RS232/485, Ethernet |
Протокол | MODBUS-TCP |
Размеры, мм | ШхВхГ 212,6х128,4х260,9 |
Вес (приблизительно) | 3 кг |
