Адаптеры между стандартами KF, CF и Swagelok

Адаптеры со стандартов KF (NW) и СF на трубные обжимные фитинги Swagelok используются при необходимости подсоединения трубок в вакуумной системе. Конструкция обжимного фитинга обеспечивает надёжную герметичность потока в самых жёстких условиях эксплуатации.

Функции уплотнения и обхвата трубы распределены между двумя кольцами. При этом конструкция каждого из них оптимально приспособлена для выполнения соответствующей функции. Переднее обжимное кольцо обеспечивает уплотнение, прижимаясь изнутри к корпусу фитинга и к внешней поверхности трубки.

По мере закручивания гайки заднее обжимное кольцо смещает переднее обжимное кольцо в продольном направлении и радиальным усилием создает надежный обхват трубки.

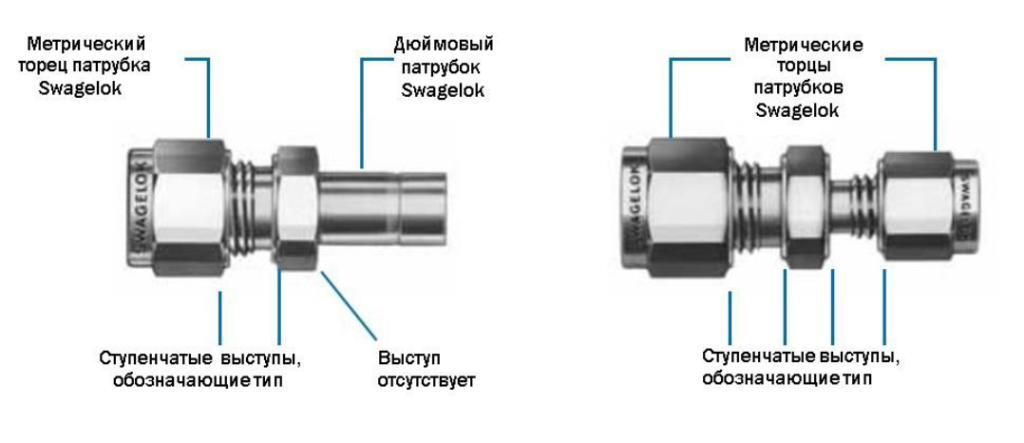

Шарнирно-цанговая конструкция заднего обжимного кольца со сложной геометрией. Данная конструкция является стандартной для всех трубных обжимных фитингов Swagelok из нержавеющей стали от 1/2 до 1 дюйма и от 6 до 25 мм, что позволяет создавать единообразные и герметичные трубные соединения.
