Адаптеры между стандартами KF и NPT
В ряде случаев возникает задача присоединения компонентов с резьбой к вакуумным системам. Для этой цели используются переходники с резьбовым соединением NPT.
Трубная коническая дюймовая резьба стандарта NPT существует в двух конфигурациях — Male (наружная) и Female внутренняя.
Штуцер трубы с такой резьбой имеет форму суженного конуса, за счет такой структуры обеспечивается повышенная прочность соединения двух элементов трубопровода между собой.
Резьба NPT имеет стандартные размеры от 1/16 до 24″, при этом данное обозначение указывает не на внешний диаметр штуцера, а на пропускной диаметр трубы, на которой нарезается коническое соединение.

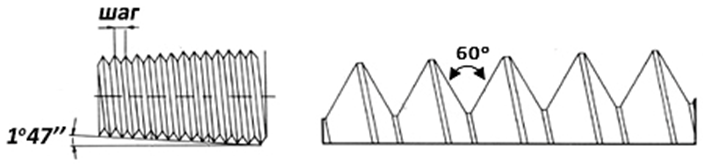

Независимо от типоразмера, угол вершины профиля всегда составляет 60 градусов, а его теоретическая высота — 0.86 мм.
