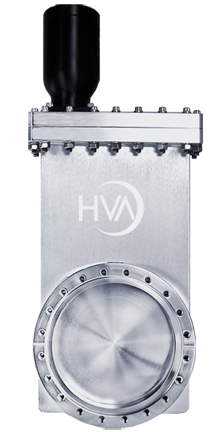

11241-0403R Затвор вакуумный серии 11000, нержавеющая сталь, управление пневматическое, быстроразъемный корпус, управляющее напряжение соленоида 24В постоянного тока, фланцы ISO-F 100 под болты, индикатор положения – герконового типа 150° С, без допо

Артикул: 11241-0403R

313 300 руб./шт

+ -

В корзину

11241-0403R Затвор вакуумный серии 11000, нержавеющая сталь, управление пневматическое, быстроразъемный корпус, управляющее напряжение соленоида 24В постоянного тока, фланцы ISO-F 100 под болты, индикатор положения – герконового типа 150° С, без дополнительного порта

Описание

Стандартные вакуумные затворы предназначены для работы с ТМН, криовакуумными насосами, магниторазрядными вакуумными насосами, и в других вакуумных приложениях, требующих вакуумных затворов с низкой дегазацией поверхностей, или вакуумных затворов, не образующих частиц вследствие трения механизмов внутри затвора (полупроводниковая промышленность).

Основные преимущества:

■ Ду от 16 до 600 мм
■ Ручное или электропневматическое управление
■ Сильфоны из нержавеющей стали, обеспечивающие «чистоту» вакуума
■ Большой выбор фланцев, стандартных или изготовленных под заказ
■ Управление клапаном с помощью соленоида, наличие ручной коррекции
■ Корпус и внутренние узлы выполнены с помощью вакуумной пайки при температуре 1100°С, что обеспечивает максимальную герметичность вакуумных затворов.
■ Опционно данный вакуумный затвор может быть поставлен с функцией плавного закрытия с пневматическим фиксированием тарелки к седлу.

Технические характеристики:

Рабочий вакуум для модели HV	1х10^-9 мбар
Рабочий вакуум для модели UHV	1х10^-10 мбар
Герметичность по гелию	< 2х10^-9 мбар x л/сек
Разность давления для закрытого затвора	1 атм в любом направлении
Макс. разность давления перед открытием	≤ 30 мбар
Используемые материалы:
Корпус вакуумного затвора и тарелки	нержавеющая сталь 304 (по стандартам США)
Сильфон уплотнения штока привода тарелки	сплав на основе нержавеющей стали AM-350 (по стандартам США)
Уплотнение тарелка-седло	Витон
Уплотнение верхней крышки к корпусу в HV модели	Витон
Уплотнение верхней крышки к корпусу в UHV модели	медная прокладка
Температуры прогрева (без соленоида):
Витоновый уплотнитель крышки корпуса	150 °С
Крышка корпуса UHV модели в открытом состоянии	200 °С
Привод	60 °С
Привод:
Сжатый воздух для пневматического соленоида	5 атм
Потребляемая соленоидом мощность	4.0 Ватт
Подаваемое на соленоид напряжение Постоянное напряжение Переменное напряжение, 50/60 Гц	12 В, 24 В 24В, 120В, 200В, 240В
Положение для монтажа в вакуумную систему	любое (затворы устанавливаются в любой ориентации)
Количество циклов:	100 000
